V8電法工作站（多功能電法儀）

詳細說明

V8電法工作站（多功能電法儀），是目前世界上技術先進、功能齊全的電法類勘探儀器。

該設備總體由四大系統組成：發射系統；采集（接收）系統；定位系統；數據記錄處理系統。

V8電法工作站具備時間域的常規電剖面、電測深、高密度電法、瞬變電磁測量功能；具備頻率域的MT（大地電磁法）、AMT（音頻大地電磁法）、CSAMT（可控源音頻大地電磁法）、SIP（頻譜激電）電法勘探測量功能。數據處理方面具備功能齊全的正反演解釋軟件。

1、發射系統：由MG-30發電機、T-30發射機、RXU-TM發射源、控制盒子（控制器）四部分組成。

1.1 MG-30發電機：額定功率30KVA（KW），發射頻率400Hz，三相電壓輸出，最高每相208V。

1.2? T-30發射機：最大輸出功率25KVA（KW），最大輸出電壓1000V，最大輸出電流60A，頻率輸出范圍0.0156～9600Hz（時間域0.0156～32Hz）。

1.3 RXU-TM發射控制盒子：用于控制、記錄發射機的發射頻率、電流強度、相位等發射參數。

2、采集（接收）系統：由V8主機、RXU-3采集盒子、電極、磁棒、電纜等組成。

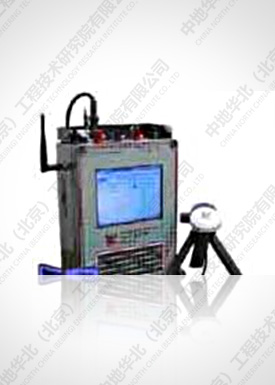

2.1 V8主機：是整個采集系統的控制中心，它可以通過GPS無線或有線通訊，記錄、保存RXU-3采集盒子的數據，具有三個電道和三個磁道。

2.2 RXU-3采集盒子：可在V8主機控制下或單獨進行數據的采集、記錄、保存工作。每個采集盒子有三個電道。

2.3 電極：用于電信號的接收。

2.4 磁棒：可分為 Hx 、Hy、Hz，分別用于三分量磁信號的接收。

2.5 電纜：用于電極、磁棒與主機及采集盒子之間的連接。

3、定位系統：利用全球衛星GPS定位系統，控制采集系統與發射系統之間及V8主機與RXU-3采集盒子之間時鐘同步。

4、數據記錄處理系統：V8主機、RXU-TM發射控制盒子、RXU-3采集盒子將所采集的數據保存在CF卡上，由讀卡器完成與計算機之間的數據傳輸。
